Beschrijving
Met deze toebehoren, kunt u uw rechthoekige bovengrondse watertanks op verschillende manieren aan elkaar koppelen.
Hiervoor maakt u gebruik van de op de tank aanwezige flensaansluitingen.
U kunt eenvoudige de dichting van deze flensaansluiting afschroeven, en vervolgens op deze flensaansluiting een kunststof flens vastschroeven. Zo krijg u een opening met binnenschroefdraad (2″), waarin u gemakkelijk andere koppelstukken kunt vastdraaien.

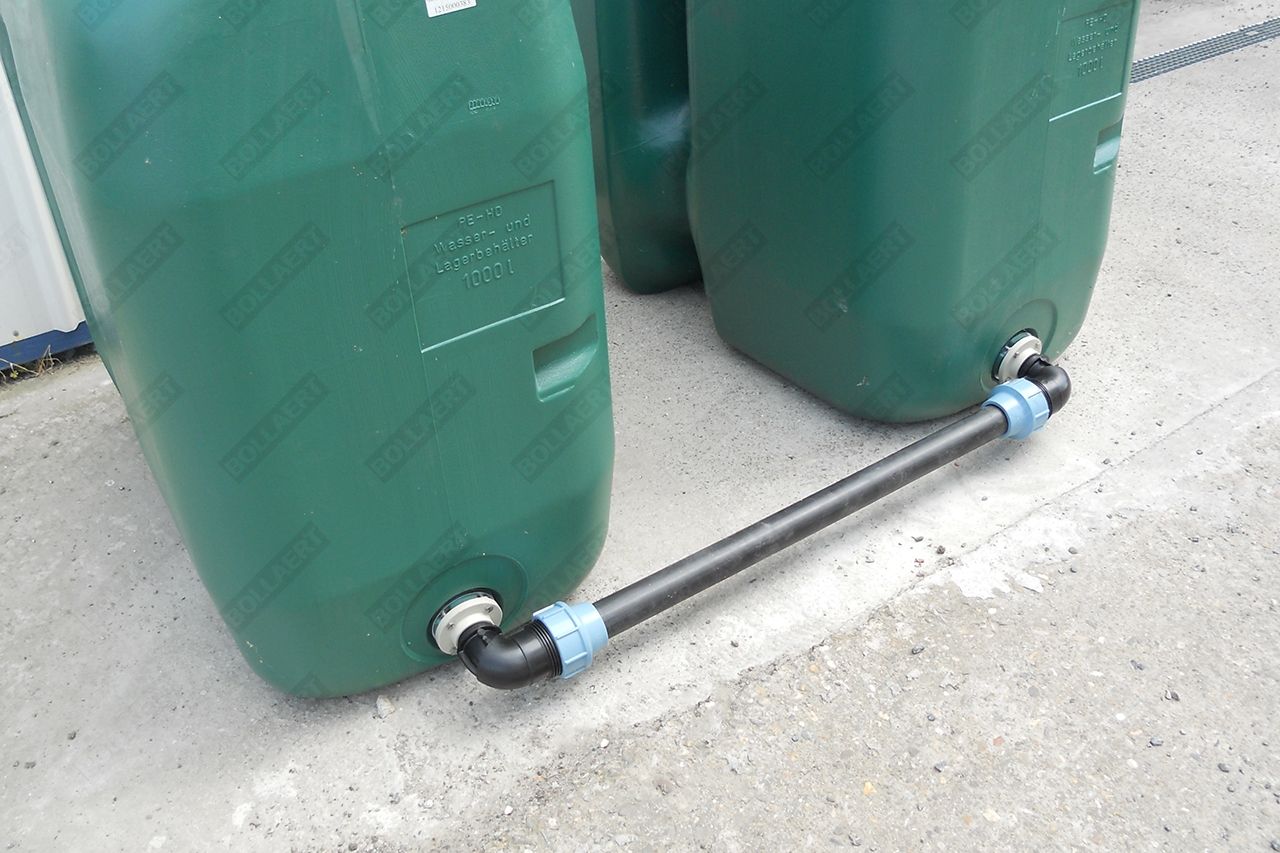

Voorbeeldopstelling 1
Wat heb ik nodig om tanks op deze manier aan elkaar te koppelen?
- 2 x Flens schroefdraad 2”
- 2 x Bocht 90° (1x buis + 1x schroefdraad)
- 1 x Buis
Koppelstukken voor bovengrondse watertanks configureren
Voor montage op de flensaansluiting onderaan de tank binnenschroefdraad 2"
Hiermee kunt u een buis monteren op een flens, onder een hoek van 90°.
Kant 1 = buitenschroefdraad 2"
Kant 2 = klemaansluiting voor buis
Hiermee kunt u een buis monteren op een flens, loodrecht.
Kant 1 = buitenschroefdraad 2"
Kant 2 = klemaansluiting voor buis
Hiermee kunt u een buis monteren op een flens, loodrecht.
Kant 1 = binnenschroefdraad 2"
Kant 2 = klemaansluiting voor buis
Hiermee kunt u 2 buizen met dia 63mm verbinden, loodrecht.
Beide kanten = klemaansluiting voor buis
Hiermee kunt u 3 buizen met elkaar verbinden, onder een T-vorm.
Kant 1, 2 & 3 = klemaansluiting voor buis
Hiermee kunt u 3 buizen met elkaar verbinden, onder een T-vorm.
Kant 1 & 2 = klemaansluiting voor buis
Kant 3 = buitenschroefdraad 2", past in de kunststof flens
Hiermee kunt u 3 buizen met elkaar verbinden, onder een T-vorm.
Kant 1 & 2 = klemaansluiting voor buis
Kant 3 = binnenschroefdraad 2", past in de kunststof flens. Hierop kunt u bijvoorbeeld andere toebehoren monteren, zoals een pomp, een eigen kraan …
Hiermee kunt u 2 buizen met elkaar verbinden, onder een hoek van 90°.
Kant 1 & 2 = klemaansluiting voor buis
PE buis met ø63 mm
per stuk van 1 meter
| Categorie: | Toebehoren, Voor Bovengrondse Watertank |
